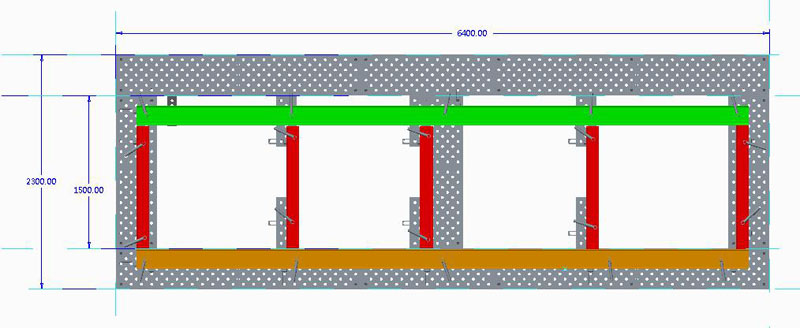

電梯橫梁架方案分析

將復雜的電梯框架按焊接順序進行分序，按前后順序在焊接工裝上進行組對拼接，并焊接完成。

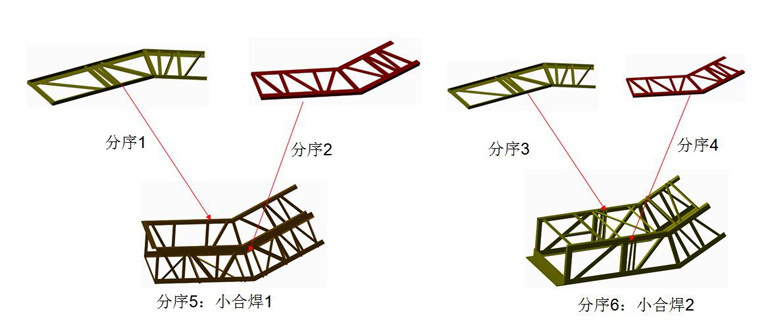

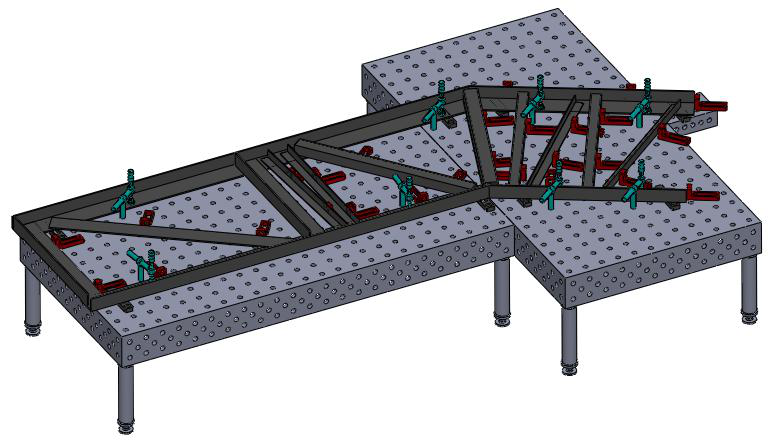

1、用三維孔系平臺兩張橫豎拼接，將工序1—6依次分序焊接完成，以定位件定位基準，壓緊裝置固定產品。保證產品組裝后精度要求。

2、定位件定位基準，壓緊裝置壓緊產品。

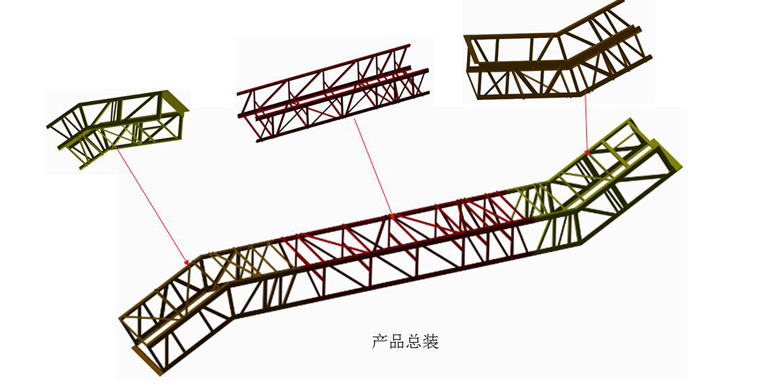

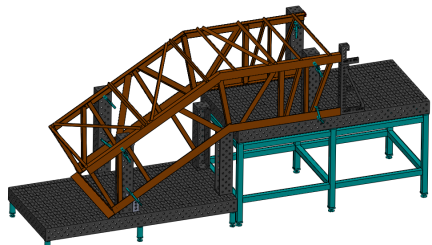

3、分序完成，用U型方箱與基礎平臺相結合拼接完成電梯整體組裝焊接，由前期工序保證分序產品的焊接精度，所有產品的尺寸均在焊接技術要求范圍內，后期組裝保證整體平行度，位置度及其他形位公差。有效保障電梯拼裝焊接精度，拆裝方便，后期焊接只需挪動定位件，其他基準不變，實現快速拆裝、尺寸一致，后期無需再加工，節約成本，大大提搞效率。

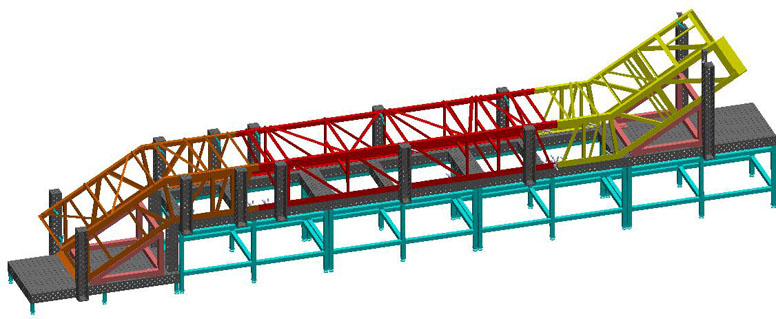

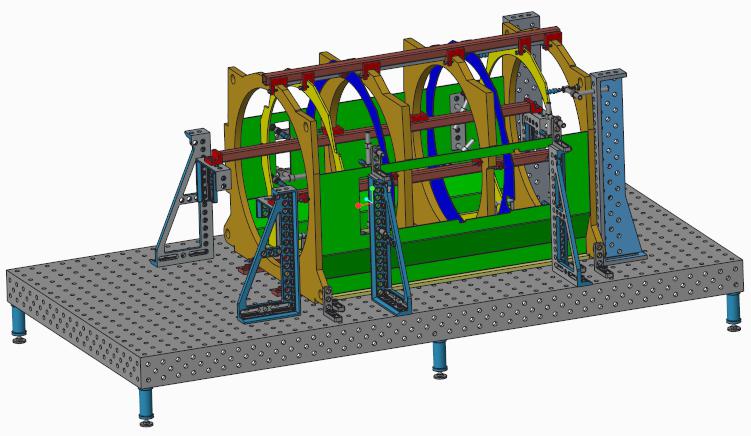

二、觀光電梯方案解說

根據貴公司提供的產品結構圖分析，先安裝好然后進行焊接，有利于提高焊接產品整體精度，減少二次組裝變形。焊接產品：要求保證產品的尺寸精度、垂直度、平行度、形位公差精度等。



2、很好的保證產品總裝的對角線、內部尺寸精度。

3、產品使用靈活，可跟據現場產品組建工裝。

4、產品轉型，柔性工裝可以重復使用，模塊之間互換性高。

5、產品穩定性可靠，操作簡便。

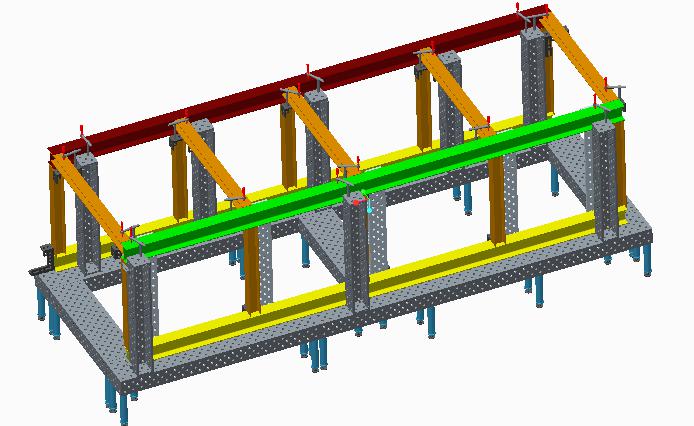

三、客用電梯方案解說

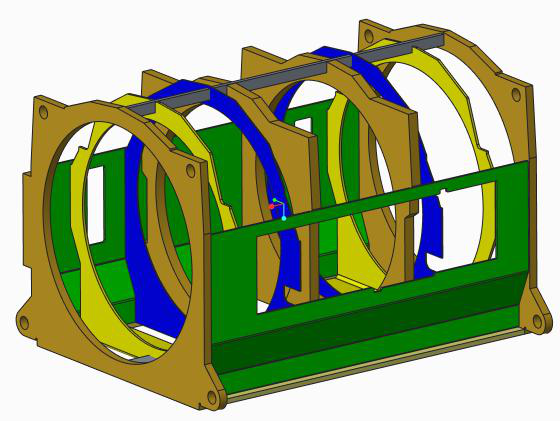

要求保證產品的尺寸精度、垂直度、平行度、形位公差精度等。

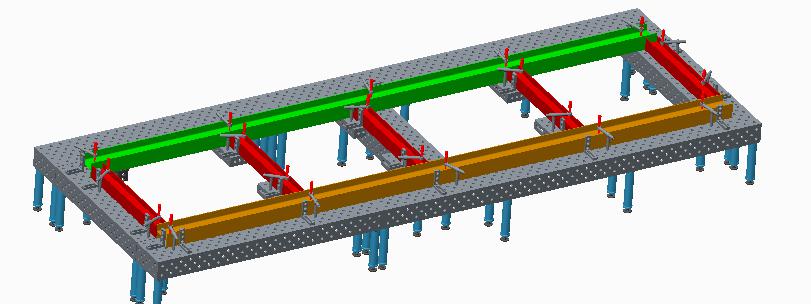

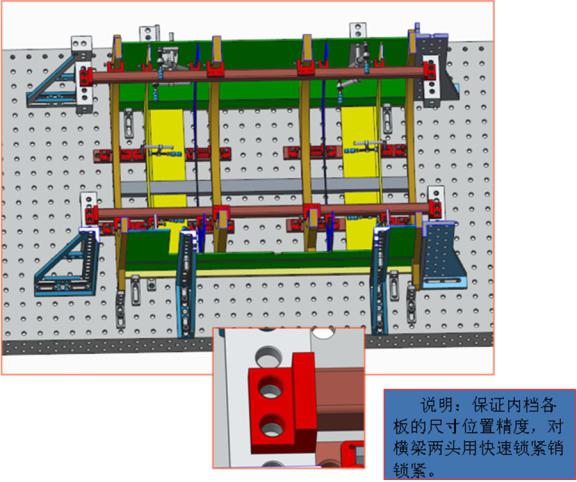

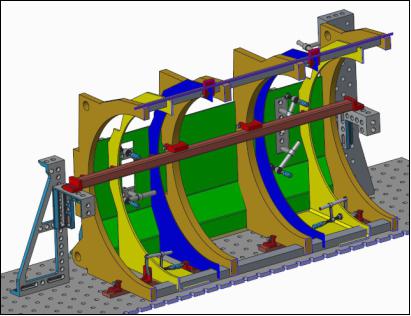

所有U箱單一尺寸有所保障，拼接后的尺寸均在技術參數內，產品的一致性和穩定性有保障。以U箱為基礎支撐件，定位框架控制產品尺寸精度，用檔塊定位產品基準，壓緊裝置固定產品，使產品裝夾在公差范圍內。
