三維柔性工裝組合在管件上的應用

2018-12-20 (3037)次瀏覽

　　假設生產問題設置：當專用工裝制造越來越多，工裝夾具的存放保管已經成為大問題；當專用工裝的精度要求越來越高，現有簡易焊接工裝已經不能滿足要求；當工裝制造成本越來越高，市場變化快，要求的打樣周期短，當上述問題產生時，生產商應該怎么辦？

　　某油管公司擁有先進的加工設備，主要集中在工件的制造工藝部分，保證了前期制造所得的部件是符合質量要求的。但是到了后期，簡易專用焊接工裝設備和工藝表現出相對的落后，導致整個流程出現了瓶頸。如下圖所示：

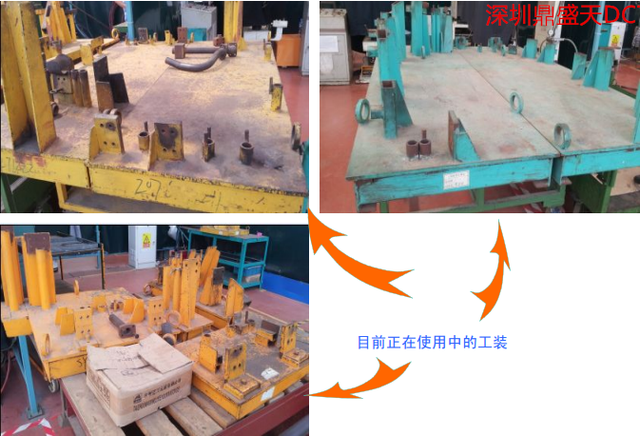

　　從倉庫的工裝數量來看，工裝夾具需要大面積的擺放場地，直接增加了空間成本，工裝維護保養成本。而且由于品種的變化，專用工裝就不再適用，需要重新設計與制造。

　　成本分析：
　　首先一套新款液壓油管因尺寸、結構、外形不同，需要一個設計人員，根據其結構，做出相應的工裝設計。一般來說（就我個人經驗）根據復雜程度。繪制所有配件的實體圖形要三天左右的時間，然后將實體進行電腦模擬裝配，轉換成工程圖紙、標數出圖，同樣需要三天左右，也就是說要完成工裝的設計到出圖，一個工程設計人員需要六天左右的時間，以月薪 3600 元來計算，成本費用約為 850 元；簡單的工裝需要至少要有一個人工作焊接平臺（即一塊平板）也許還要焊接一個架子支撐。除了一塊平板之外，相應的輔件，比如油管支撐件、定位件、壓緊件等等。估算一張平板（以1m x 1m，約160公斤）、支撐件、定位件的材料費用。以普通鋼材 10 元/公斤來計算，材料費應在 1800 元左右。其采購時間：從申請采購到收貨，快也要二個工作日。當所有的圖紙和材料備齊之后，完成一張平板、20 多個支撐件、定位件的加工。配件經過車、銑、磨等工藝加工，至少需要 40 個工時（即 5 個工作日）車、銑、磨三位師傅以每個 120 元/天的工資計算，人工成本約為 1800元。水電費用估計在 100 元左右。后的裝配工作雖然簡單，經過不斷調試，即使一切順利也要花 3—4 小時（半天時間），那么一套簡單的工裝總投資金額在 4550 元左右。
　　工裝價格 3500 元左右確實很少，但各位可能忽略了一點，那就是時間。在這個時間即是金錢的時代，整個簡單工裝從：設計→材料采購→成本加工→裝配。我們花費 13.5天的時間，也就是浪費了近兩周的時間，反過來說如果能提前兩周向你的客戶交貨，那么我們將贏得更多的商業機會。怎樣才可以縮短這段時間爭取更大的效率。聰明的老板會想到，有一套萬能的夾具，能夠柔性變化，就能夠滿足自己各類型產品的需要了。
　　當產品種類超過100種，一個品種一個工裝，年度直接夾具費用就在45萬以上，工時延誤在1350天以上；若使用柔性工裝上可購置7套，節省1350天工時成本，大大降低運作成本。

　　三維柔性工裝解決方案：

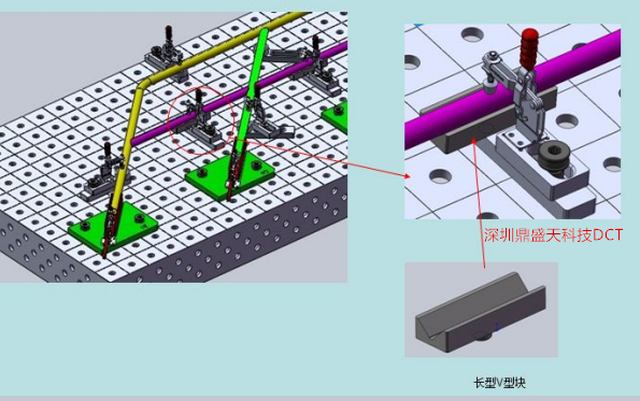

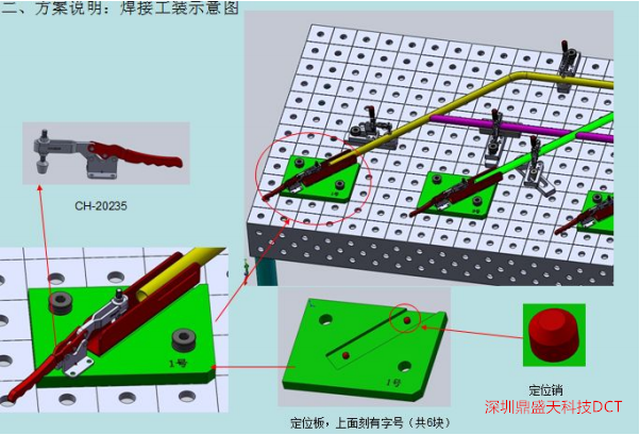

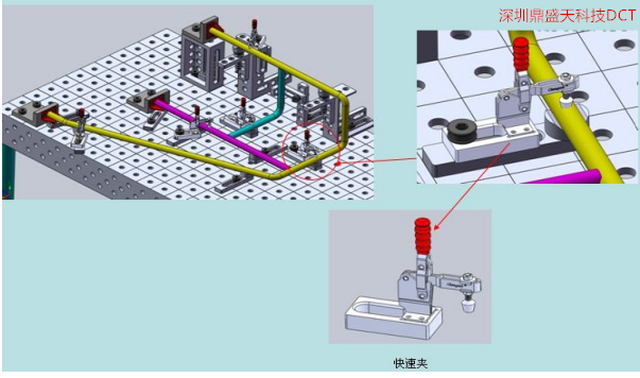

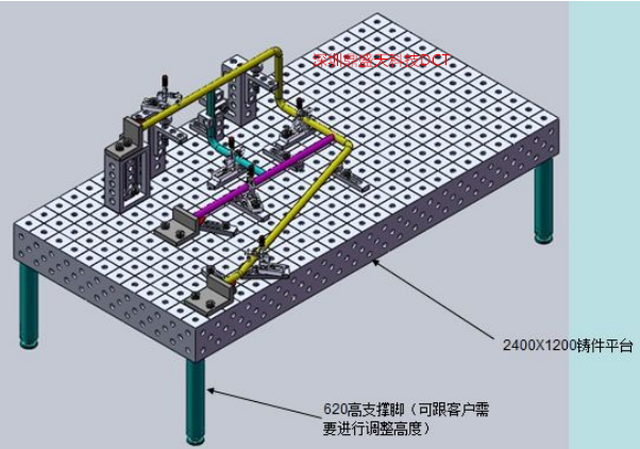

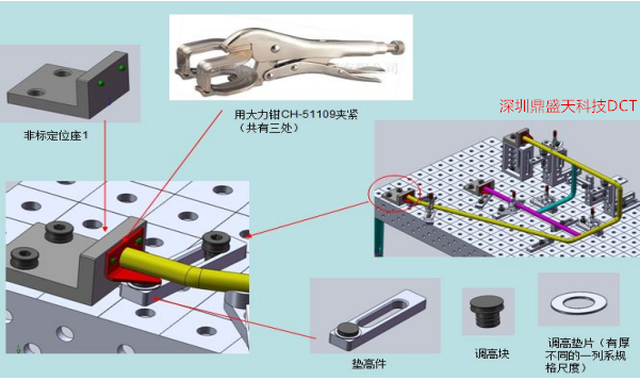

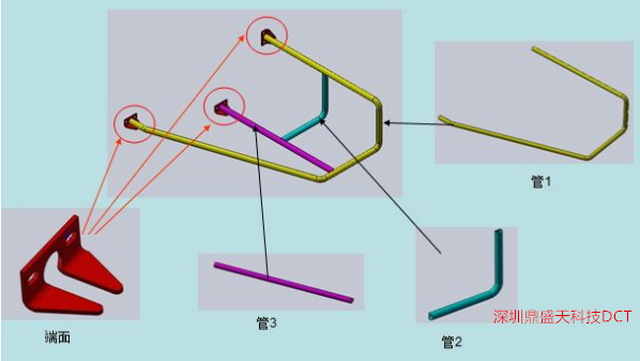

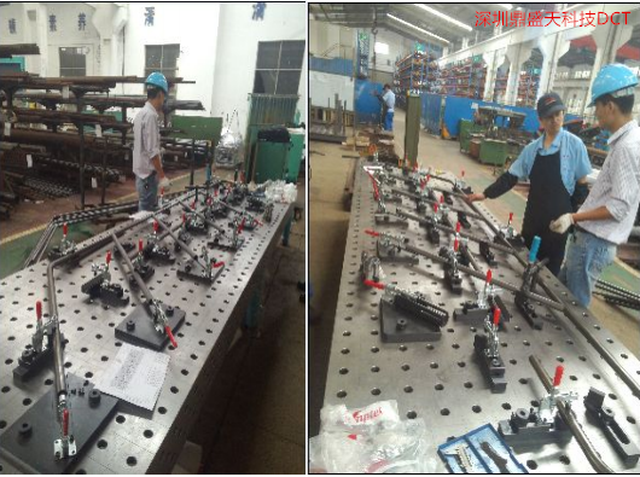

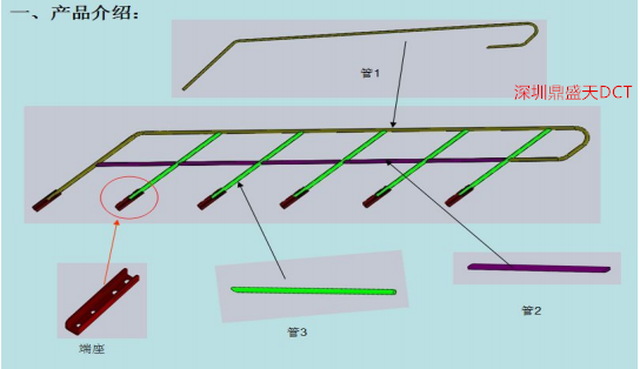

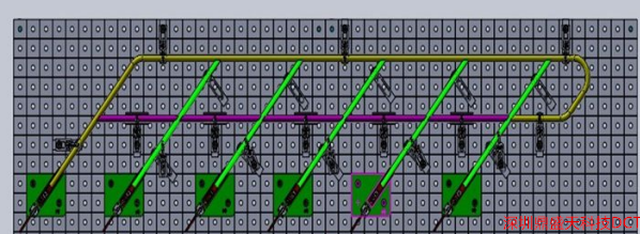

　　以大扶手產品為例，采用D28 系列三維柔性焊接工裝，用 2400X1200X200 鑄件平臺 2 張，采用縱向連接，調整好整體平面度，用 600mm 的支撐腳將平臺支撐起來。
