該產品焊接可分為兩部分進行：側邊框組與底板組

未使用柔性工裝前的生產缺陷：

     1、兩長梁的上安裝平面，無法保證其平面度，造成機架焊接完后進行二次加工，且需要預留加工的余量很多。

      2、機架整體焊接時，焊接變形造成的扭曲非常嚴重，一旦焊接完成不合格，校形非常困難。

      3、因無工裝夾持，整體機架3.5米長，組裝點焊非常困難，而且效率非常低（一個工人一天生產1.5臺機架）。

      4、工人勞動強度大，無論是前期的組裝點焊或者后期的滿焊，以及最后的校形，都是考驗工人體力的工作。

 選擇三維柔性焊接工裝后的效果：

一、側邊框組焊接

      焊接工裝采用我公司的D28系列產品，用一張4000X2000X200平臺，用200高的支撐腳，加一些定位件角尺、壓緊件、鎖緊銷。取料時，只需拆下支撐角鐵即可。

       鎖緊銷與平臺上的標準孔完全對好，安裝時，只需支撐角鐵孔位對準平臺孔安裝好，不需進行微調，拆裝方便。

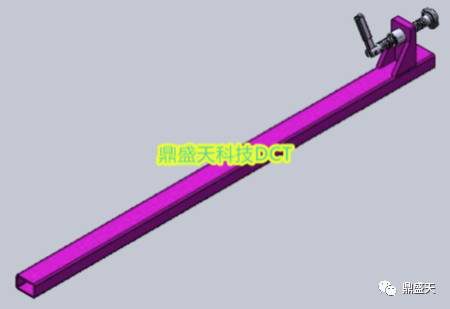

      為了保證機架內腔寬度尺寸，焊接時加了四根支撐桿（圖中紫色桿）來控制內腔尺寸。用60X40矩形鋼管，制作簡單。如下圖所示：

二、總裝工裝

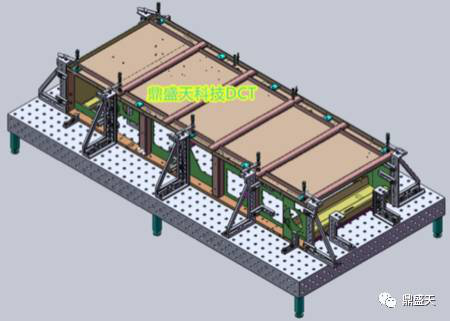

      總裝工裝，是在一工序工裝不改孌的前題下，一工序焊好后不用拆裝，把底板組蓋放到側邊框組上，從而完成整個機架的焊接。如下圖所示：

柔性焊接工裝對比總結:

     1、從工藝上修正，將長梁倒扣到基礎柔性平臺上，保證長梁上平面的平面度，最大限度的保證尺寸，減少材料預留余量，最大限度節約了二次加工時間。

      2、柔性工裝保證機架的外形尺寸，機架每個部件進行定位，保證其相對位置尺寸。減少焊接變形，從而省去后期的校形工作。

      3、機架有工裝進行定位夾持，在需要一定量的生產時，裝配起產品部件會比原來快，減少了卷尺的測量所帶來的誤差和時間，變的較簡單，從而在效率上提升了一倍（一個工人一天生產3臺機架）

       4、減少了工人勞動強度，在組焊時不需要工人手動扶持，省去了工人手工拉卷尺測量，省去了因裝配點焊不合格帶來的后期產品校形。

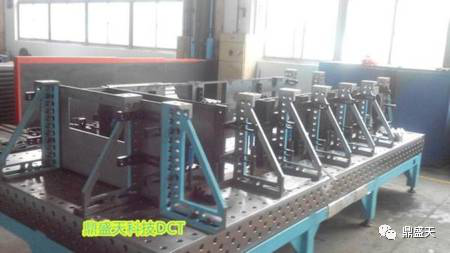

現場焊接圖片：
