三維柔性焊接平臺的材質如何對比選型？？

2020-05-26 (1794)次瀏覽

三維柔性焊接平臺分為鑄鐵平臺和鋼件平臺，它們的區別有哪些呢？從以下幾個方面來了解對比：

一、材質特性：

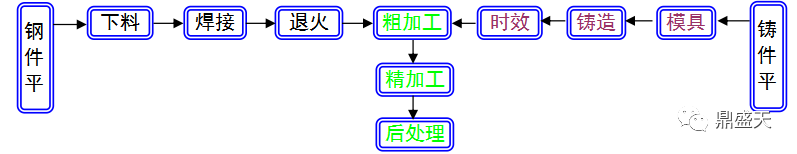

二、加工工藝：

三、制作成本：

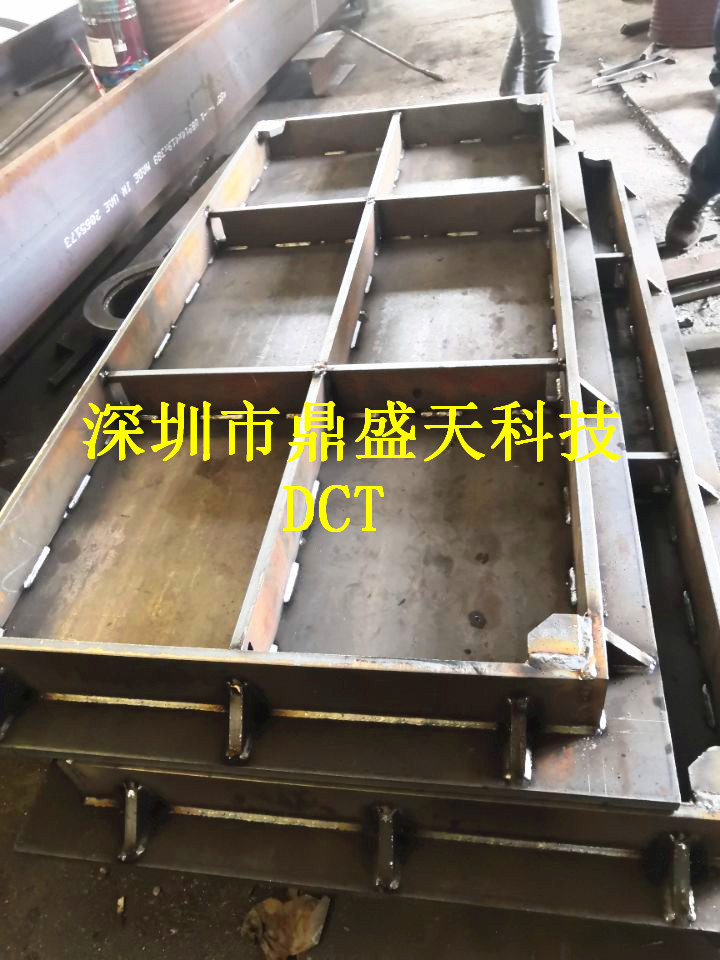

1.焊接平臺生產周期相對較短、重量較輕、加工余量較??；

2.鑄造平臺生產需木模制作、需熔煉設備；加工余量較大；時效時間較長，并占用空間較大。

四、綜合分析：

1.剛性：焊接件所用材料為碳鋼，其彈性模量和力學性能大大優于鑄件所用的鑄鐵材料，彈性模量

E=σ/ε；現在我們假定應力σ相同，那么E大，則材料產生的應變ε就小。所以焊接平臺截面小于

鑄件平臺截面，雖然鋼件抗拉強度低于鑄件，但對于剛性是同樣能保證機床的靜態幾何精度！

2.吸振性：鑄鐵件吸振性能大大優于碳鋼件，因為鑄鐵的內阻尼比碳鋼平均高出3.2倍。

3.殘余應力：

A.鑄鐵件的內應力比焊接件的內應力要小，經過時效處理的鑄鐵件的殘余應力就更小了，在其后使用過程中產生的變形也就小，這就是為什么鑄鐵件的床身、立柱等大件能長期保持良好的精度，究其原因，是因為鑄鐵件內部是由鐵素體和大量的石墨構成，由于石墨尖端的松弛，造成殘余應力很小。所以采用時效消除內部殘余內應力。幾何精度可保持長時間不變形。

B.焊接件在焊接的過程中產生的應力是非常大的，焊接剛開始時，焊縫處迅速升溫，周圍區域溫度較低，阻礙焊縫的迅速膨脹，焊縫受到壓應力。焊接過程結束，焊接件開始冷卻，等過了塑性變形的溫度，由于焊縫與周圍區域的冷卻速度不一致，焊縫開始受到拉應力，直至室溫。此時焊縫處材料所受的拉應力幾近材料的屈服極限,所以需要及時進行消除內應力的處理！
