軍用通訊車艙體焊接工裝應用案例分享

2021-05-31 (1479)次瀏覽

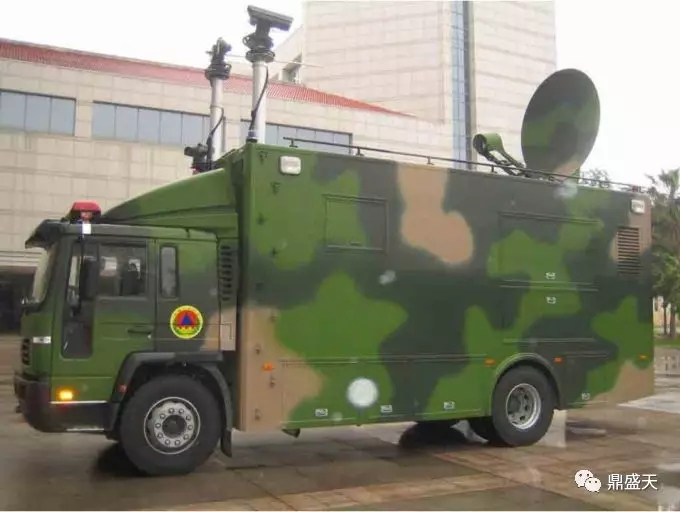

軍用通訊車艙體焊接應用說明


產品為艙體結構，產品焊接難度需要控制型變，且箱體結構長短，大小不一，需要及時更換工裝，需求工裝精度高，控制型變能力并能滿足不同艙體產品的焊接。



產品分析

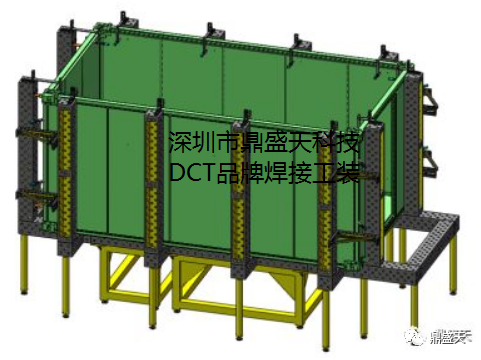

一、方艙：平臺工作面積：長5500、寬2900、高3100；方艙尺寸：長4362、寬2400、高1962

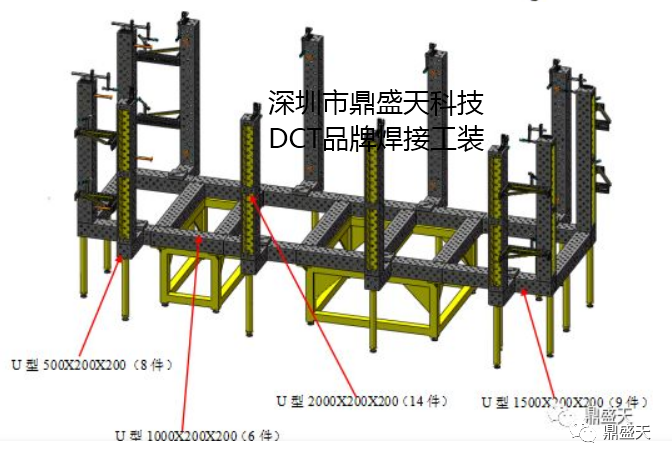

用U型方箱結構拼結，組成柔性工裝臺，向四周拓展，增大工作面積。U型方也可作大型面垂直面支撐，可伸縮式壓緊對工件進行壓緊，起到快速裝夾作用，使用方便靈活可靠。可適用這類產品，多種規格，通過調整U型方箱的相對尺寸位置。

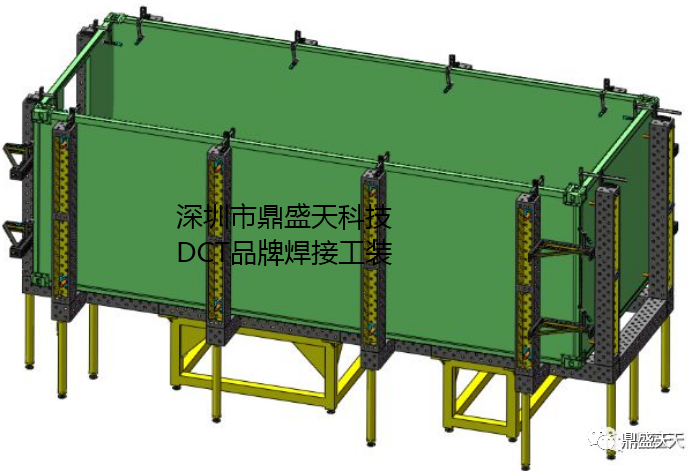

二、方艙：平臺工作面積：長6500、寬2900、高3100； 方艙尺寸：長6012、寬2438、高2000

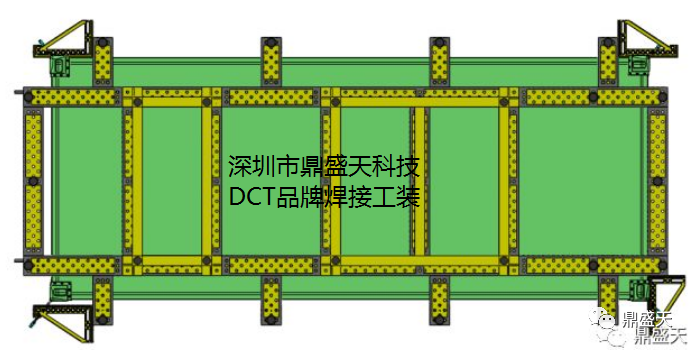

通過底部透視，可看出艙體底邊與側板連接處都在平臺外面，方便焊接。與前面介紹方艙一的工件原理一樣，是對U型方箱位置及組合方式進行改變?？蛇m用這類產品多種規格。



以上兩個工艙體方案，可以看出長短不一的艙體在這套工裝上均可焊接，只需要變化工裝的結構即可，定位件保證產品基準和重要尺寸，控制型變，壓緊裝置拆裝快速，提升產品裝夾效率，并使產品穩定。
