三維柔性焊接工裝鈑金配電箱焊接應用實例分享

鈑金類機箱機柜應用廣泛，品種繁多。三維柔性組合夾具的多變性可滿足其不同品種規格的焊接需求，今天跟在大家分享的是配電箱的焊接應用方案設計。

一、產品結構分析：

1. 產品為鈑金件，兩側鈑金直接折彎成型，規格1500(mm)x1200(mm)x640(mm)。

二、方案說明：

    1、根據貴公司提供的產品圖做方案設計：

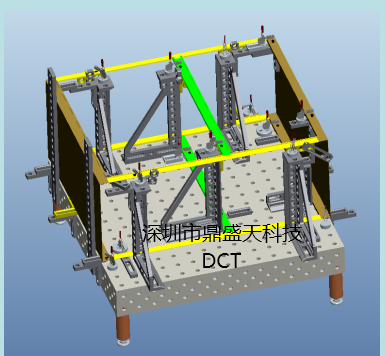

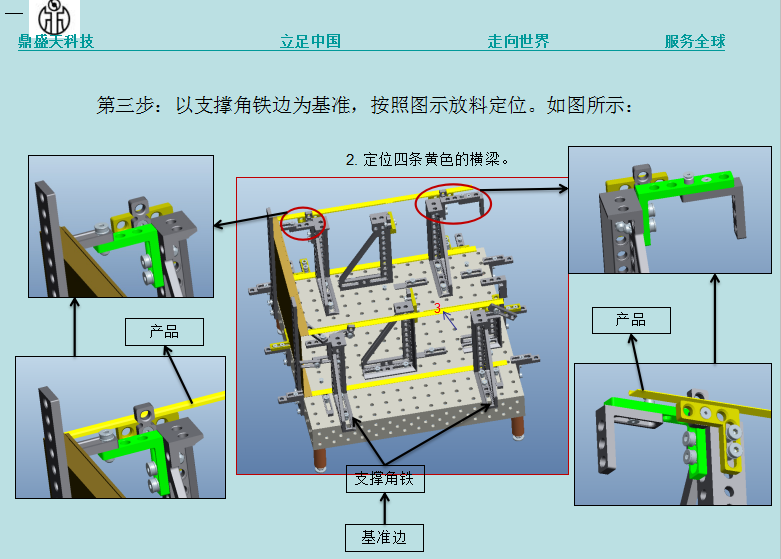

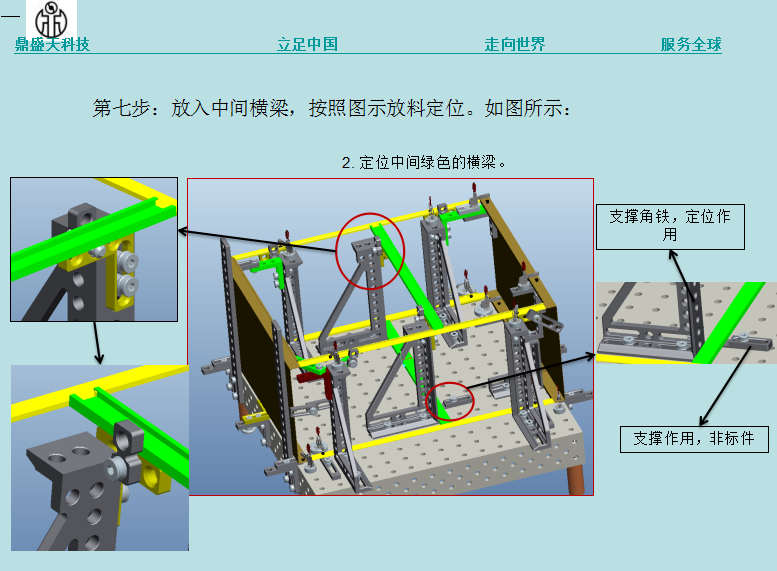

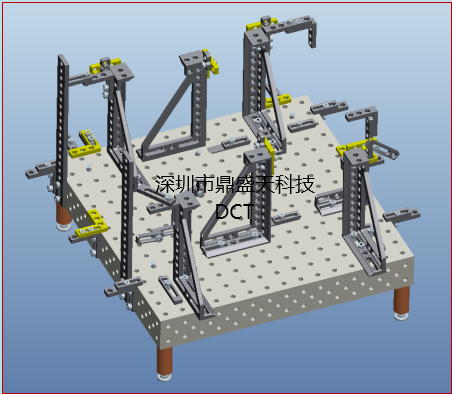

      夾具由底部支撐腿、三維平臺作支撐；再通過定位角尺、定位平尺、180度壓緊件、90度壓緊件、肘節快速夾組合而成。

2、此工裝可靈活運用，可根據產品的不同結構來進行組裝，方便快捷。完全可以焊接貴公司其他型號產品。

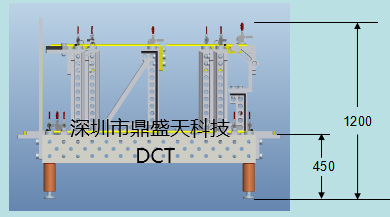

基礎件選用我公司28系列平臺1500X1500XH200,配H=250支撐腿。最大高度1200mm（包含調節腳墊），底面到平臺高度為692mm。

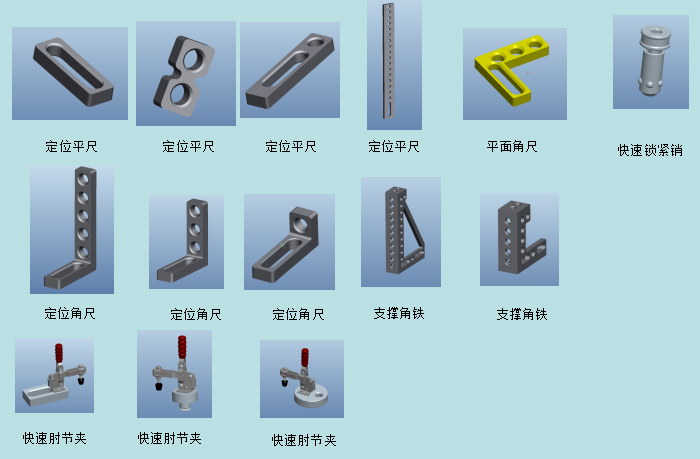

柔性組合夾具配件：

三、安裝步驟：

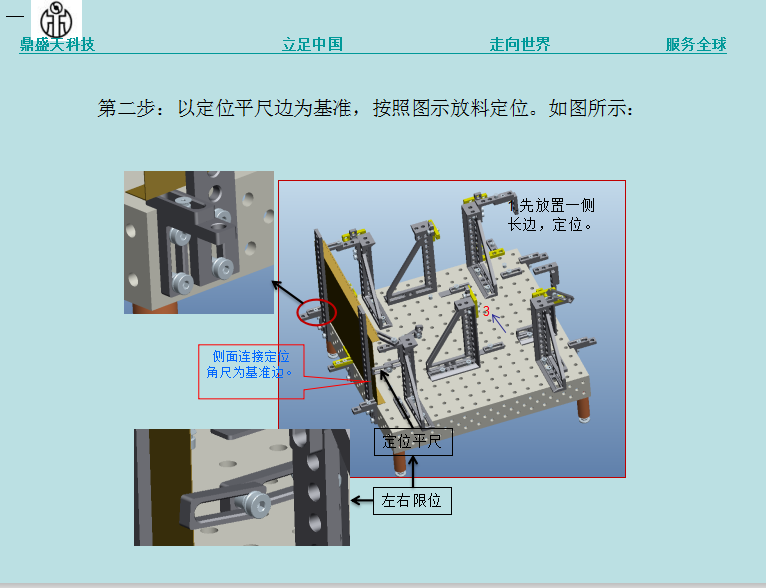

第一步：在平臺上將所有定位件擺放到指定的位置，然后鎖緊。如圖示：

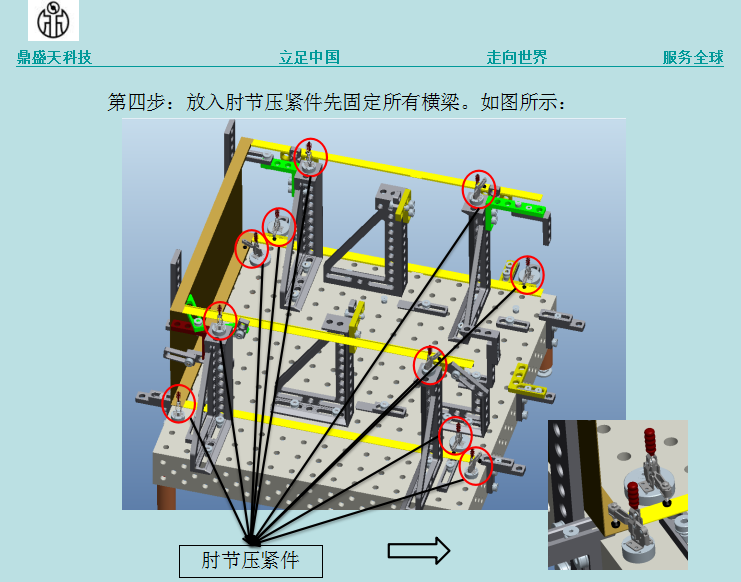

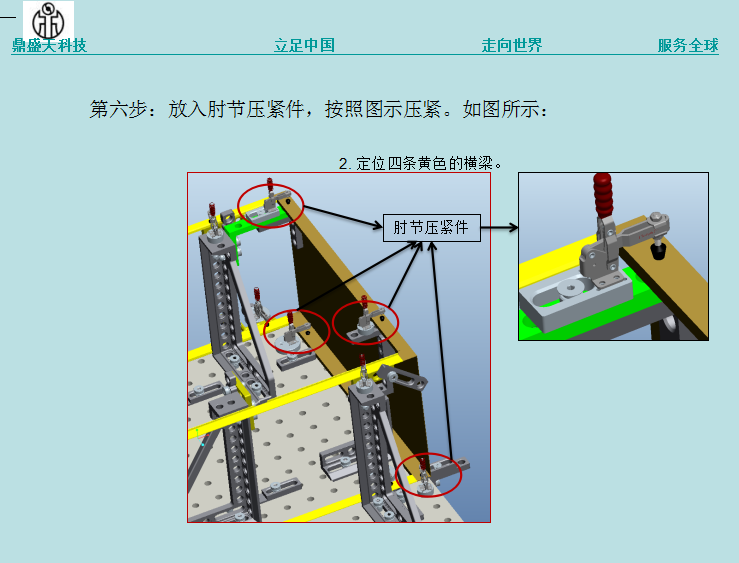

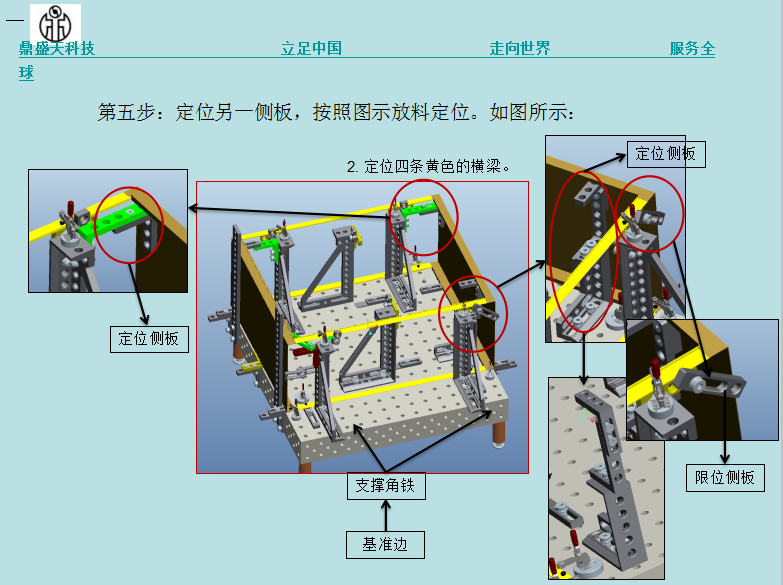

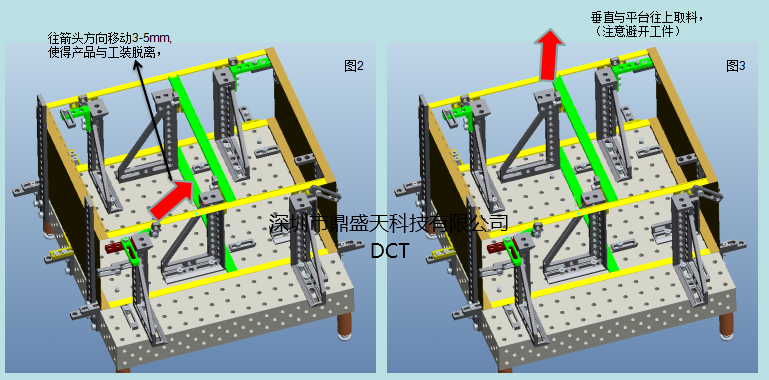

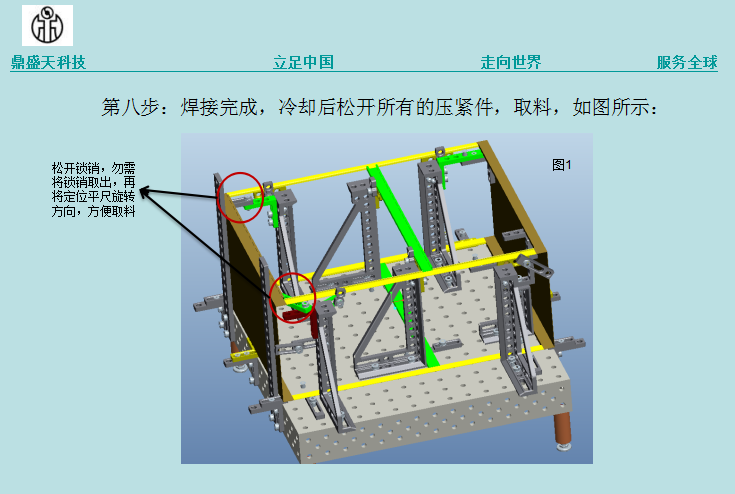

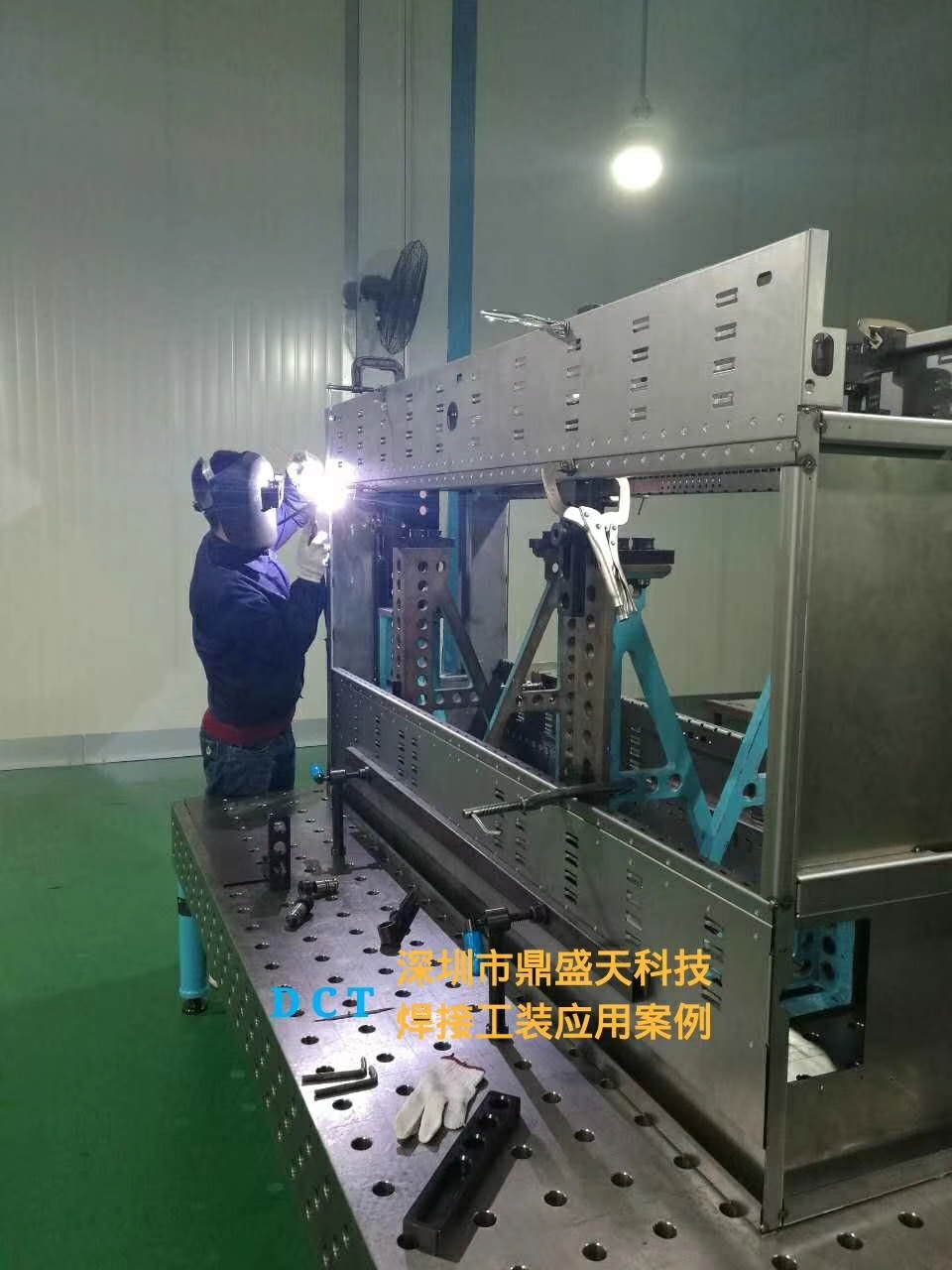

注意取料時須待焊接冷卻塑形后方可取出，以防變形嚴重。取料時勿須將鎖緊銷拔出，只需將鎖銷檸松后將定位平尺旋轉方向取出即可。

深圳市鼎盛天科技有限公司是一家集研發、設計、生產、銷售、服務于一體的專業焊接工裝服務商！服務內容包含：三維柔性焊接夾具使用思路與方案；提供專業的焊接工裝解決方案；提供自動化焊接工裝的解決方案。我們一直秉持以“為客戶解決焊接工裝問題”為核心價值觀，憑借豐富的生產、設計經驗已成功為國內外逾千家客戶提供專業的焊接工裝解決方案。只要您有焊接工裝方面的問題請隨時來電咨詢我們。24小服務熱線：400-830-6696
