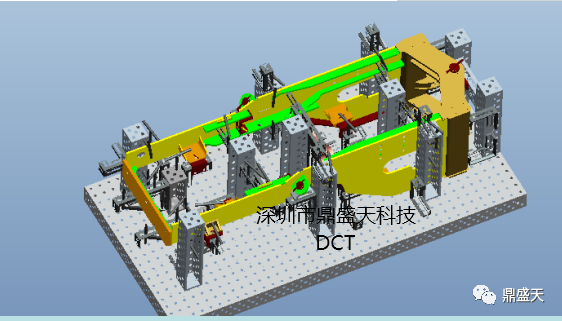

今天跟大家分享的是工程機械柔性焊接工裝夾具設計實例，根據客戶提供的產品圖，選用其中一款常用產品做為方案設計案例。夾具由底部框架、三維平臺作支撐；再通過支撐角鐵、定位角尺、U型方箱定位平尺、90度壓緊件、45度壓緊件、非標定位組合件而成。此套柔性工裝可靈活運用，可根據產品的不同結構來進行組裝，方便快捷。完全可以用作焊接其他規格型號產品。

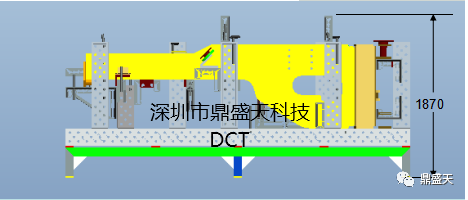

基礎件選用我司D28多功能焊接平臺4000X2000X200,根據工件本身的重量配H=200支撐框架支撐，保證承重。最大高度1870mm（包含調節腳墊）

安裝步驟：

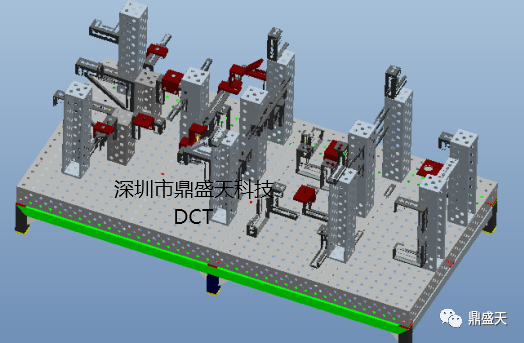

第一步：在平臺上將所有定位件擺放到指定的位置，然后鎖緊。

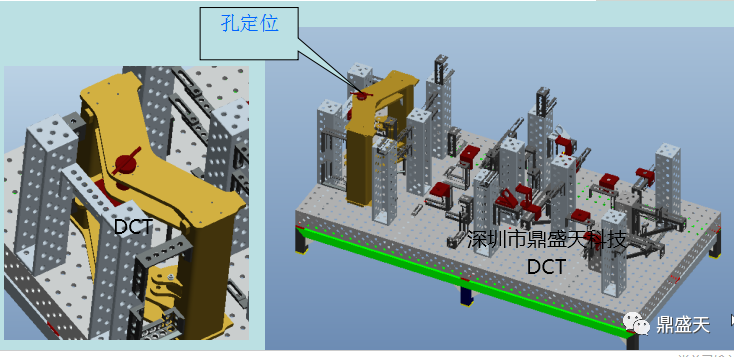

第二步：放入《鉸接框架》定位，壓緊。（如下圖所示）

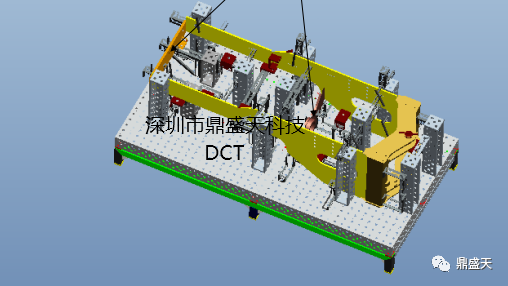

第三步：放入《主側板》定位，壓緊。（如下圖所示）

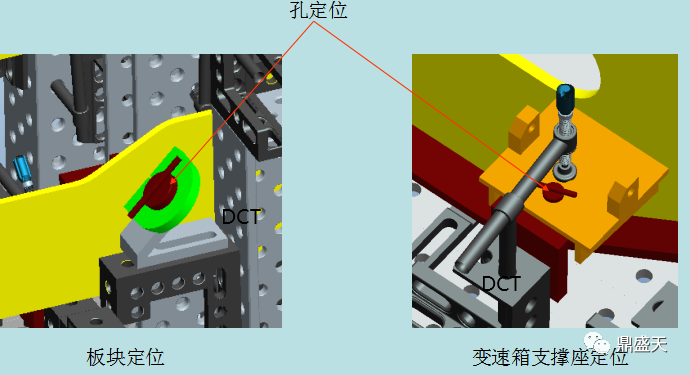

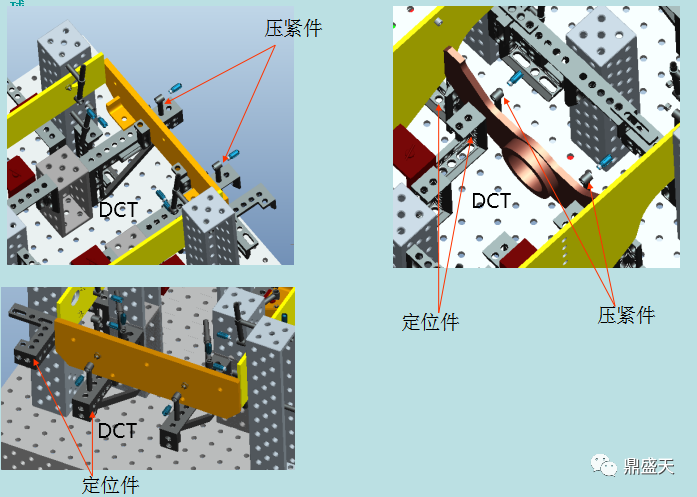

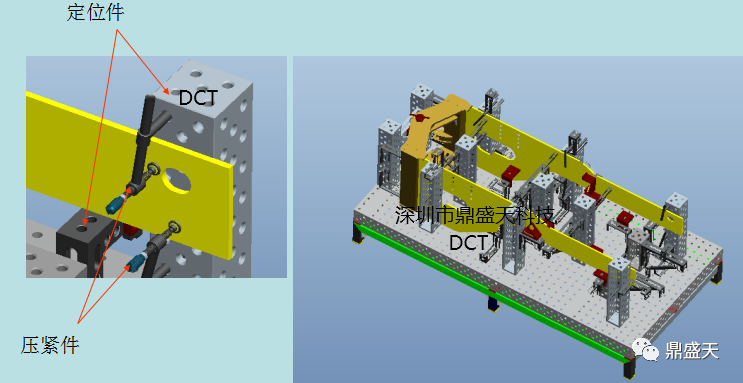

根據工件的位置形狀利用定位件、壓緊件將其固定壓緊定位。

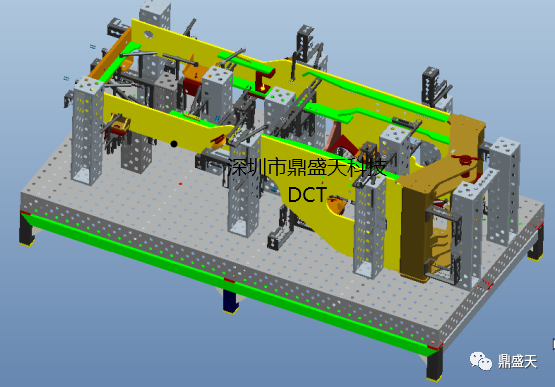

第六步：放入綠色《支撐板》定位，壓緊。（如下圖所示）

取料時：松開鎖緊銷將三個U箱往后退些，往指示方向取料即可。定位件限位：取料時松開鎖緊銷U箱往后退，其U箱位置已變，再裝下個產品時，只須將U箱靠緊在定位件上，然后鎖緊U箱。

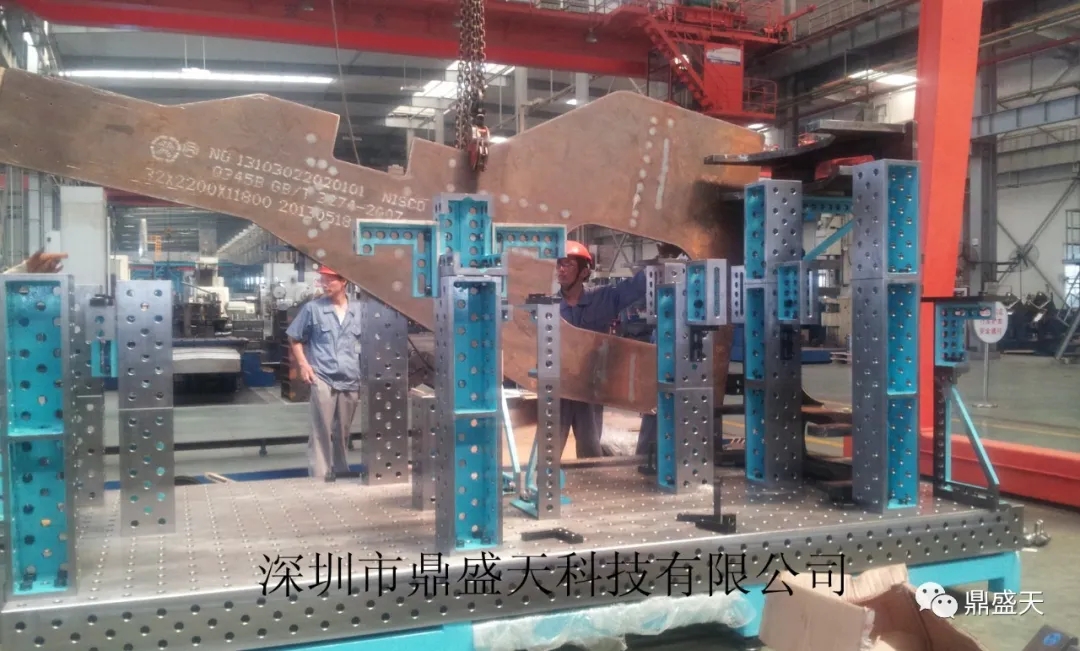

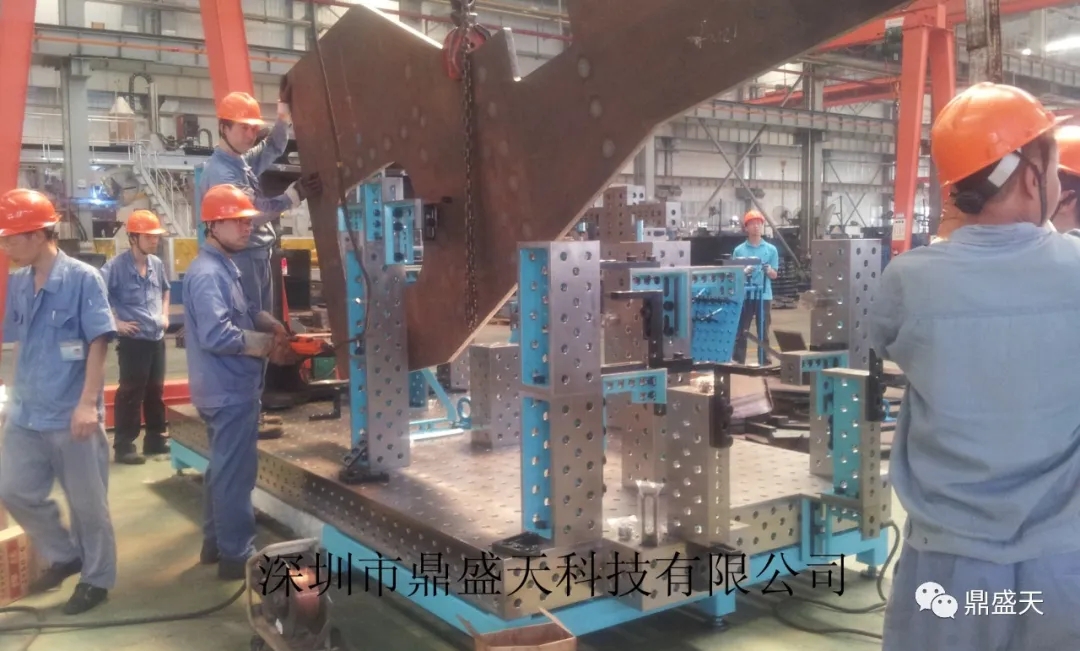

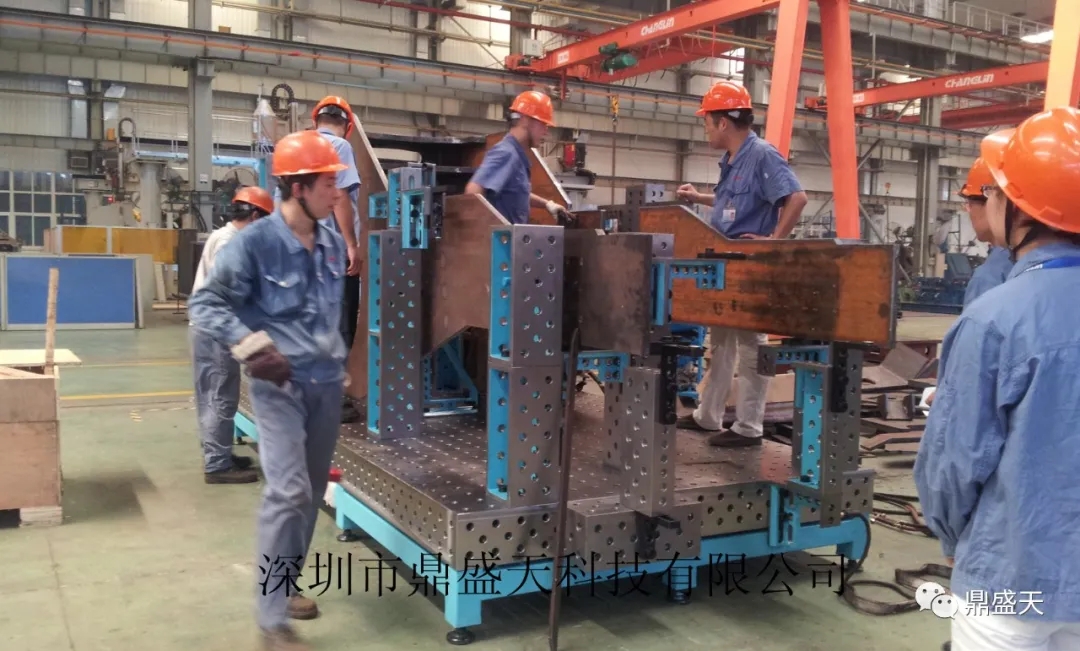

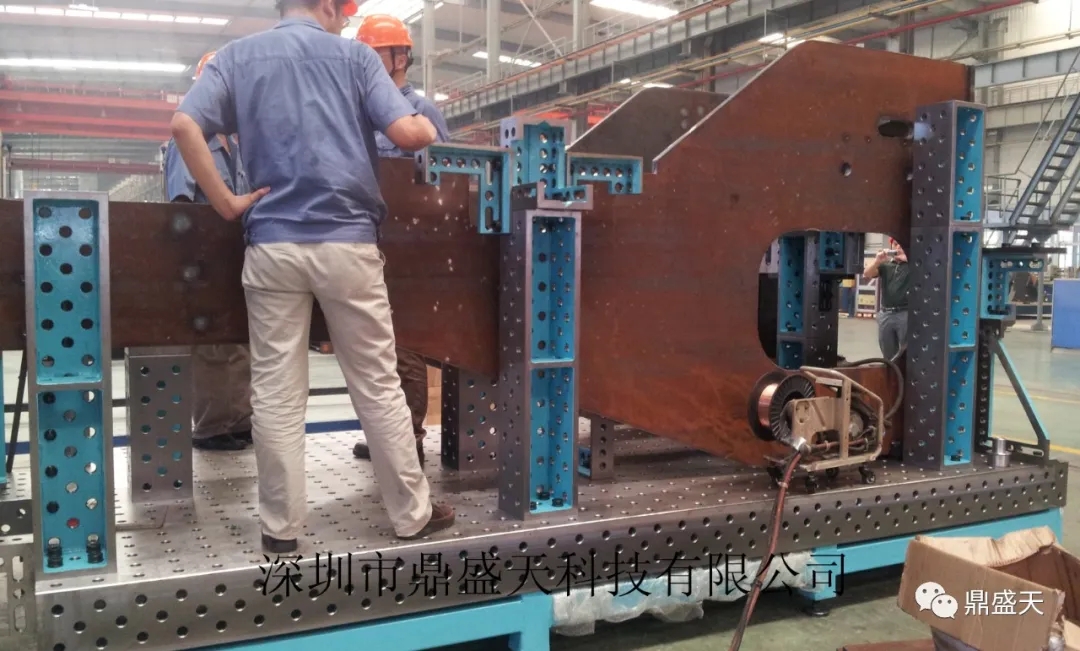

以下為焊接現場組裝效：
