今天給你來點不一樣的油管側面滑動焊接案例分享，根據客戶油管焊接技術要求：

1、工裝屬于檢測基礎工作臺平面度要求2mm之內，工裝的平面尺寸6000*2050mm。

2、工裝長側面可進行移動方便檢測，保證平臺孔的位置精度，對于小型產品可多工位檢測。如有妨礙時或應用時，可將進行移動調節。

3、可在工裝上安裝定位檢測元件，檢測液壓油管的尺寸。

4、平臺和U箱側面可進行延申，保證保證定位檢測元件的安裝位置。

柔性焊接工裝方案介紹：

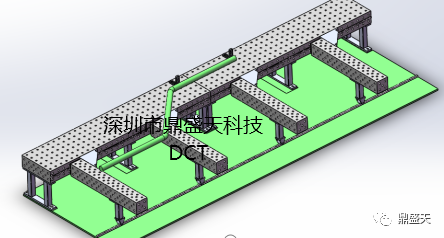

   1、工裝主要采用6000*600mm平臺和1400mmU型方箱組合成6000*2050mm工裝。工裝離地面的高度650mm。

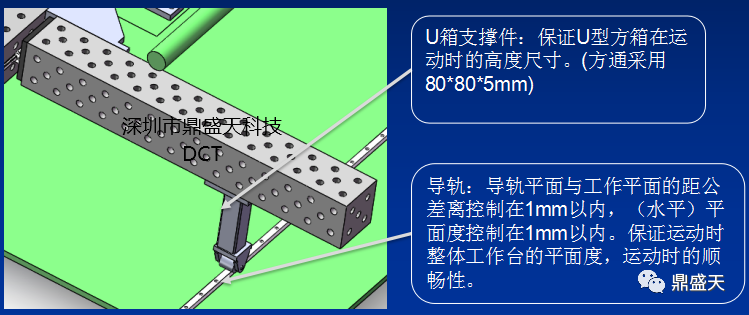

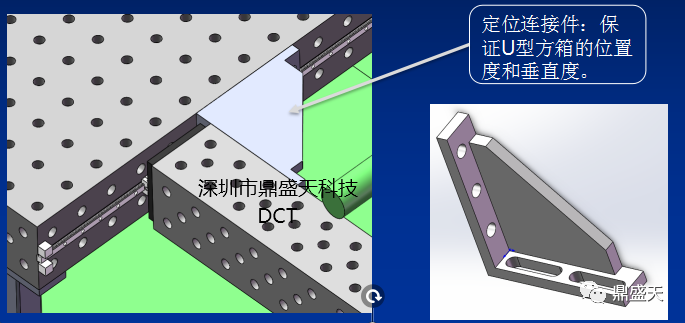

   2、 U型方箱采用滾珠滑塊與平臺連接，導軌長度6000mm，U箱可進行位置調整。定位連接塊，保證U型方箱滑動時的位置度。采用直角連接，鎖銷快速鎖緊和定位，保障U箱連接時的垂直度和孔的位置精度。

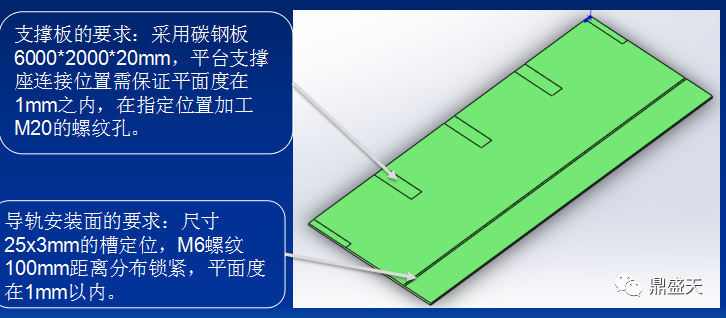

  3、平臺支撐件和基礎板的連接；減少U型方箱在運動時所產生的變形（方通采用80*80*5mm) 。平臺支撐件與基礎連接：采用M20螺栓連接，支撐座用腰孔連接。

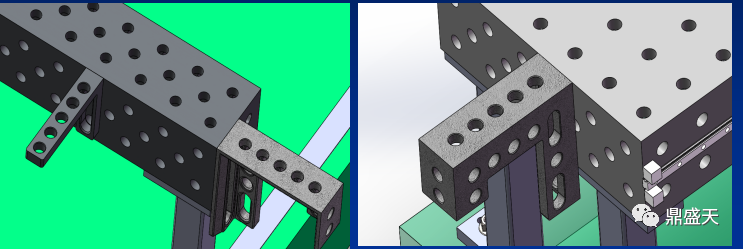

   4、U型方箱和平臺連接角鐵和角尺等元件進行延申工作面。可在工裝上增加定位檢測元件，利用標準孔的位置進行設計定位元件，達到定位檢測的用途。

   5、支撐板的支撐架的要求；整體的工裝重量約2200kg，框架的承重力大于3000kg。安裝位置要求有足夠的強度，保證安裝時的尺寸進度 。

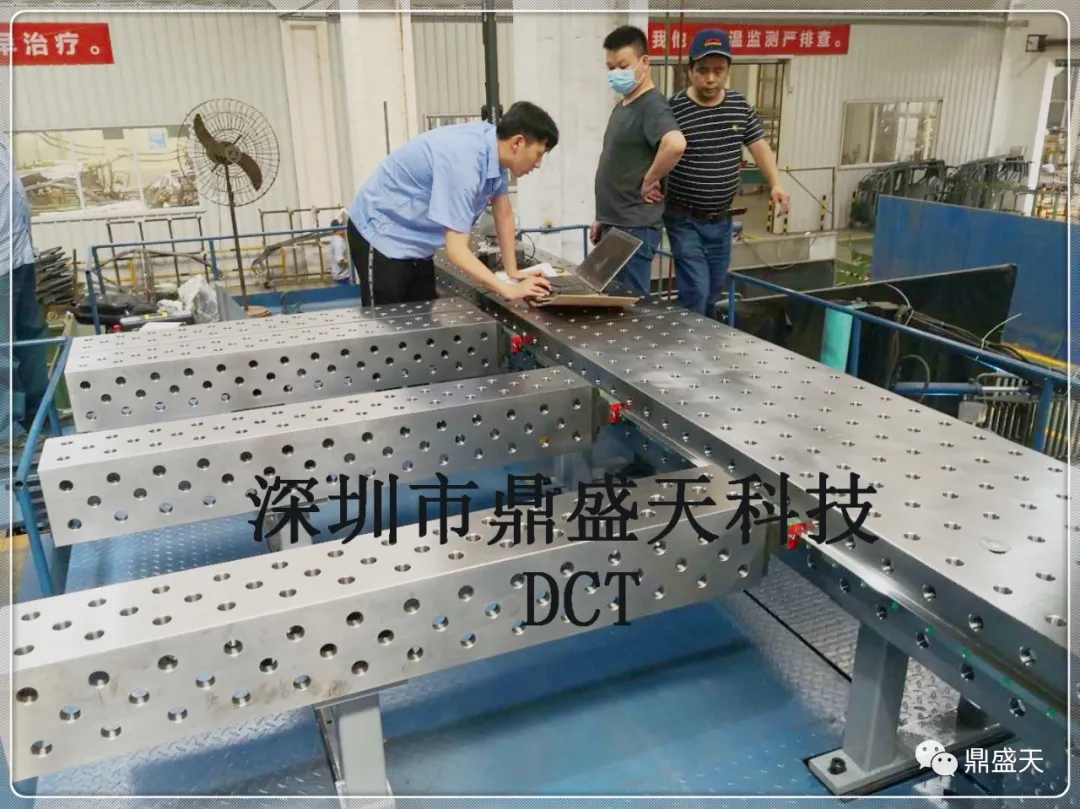

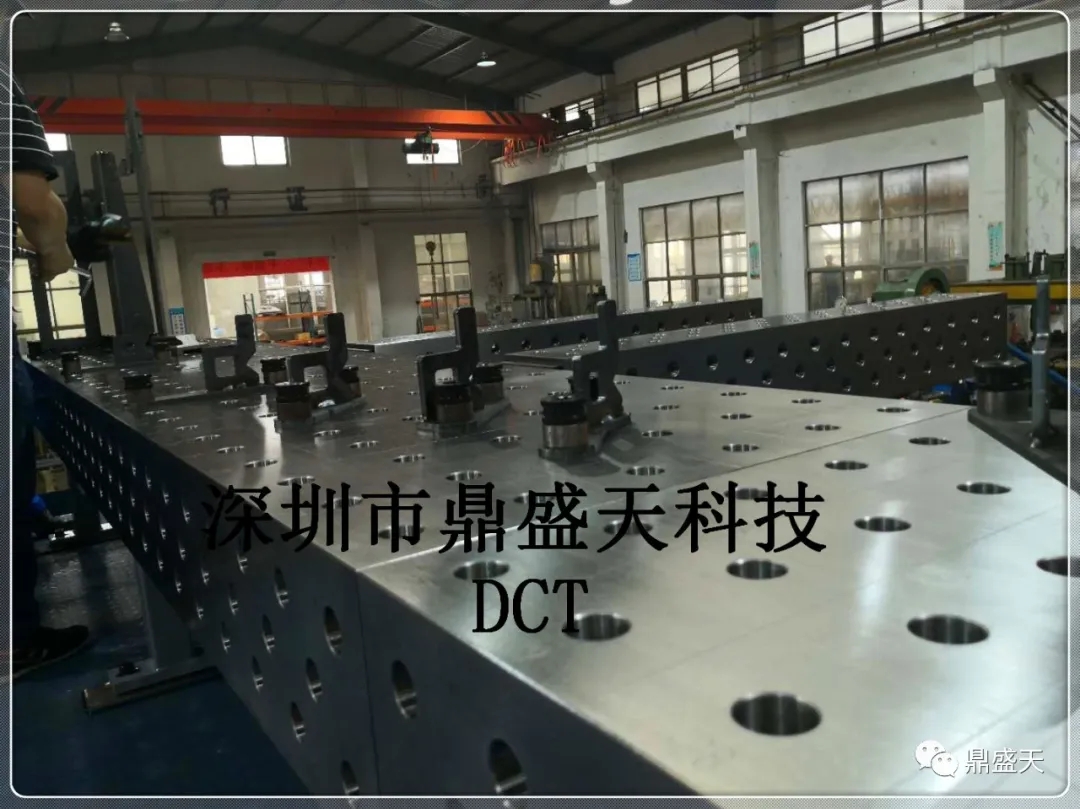

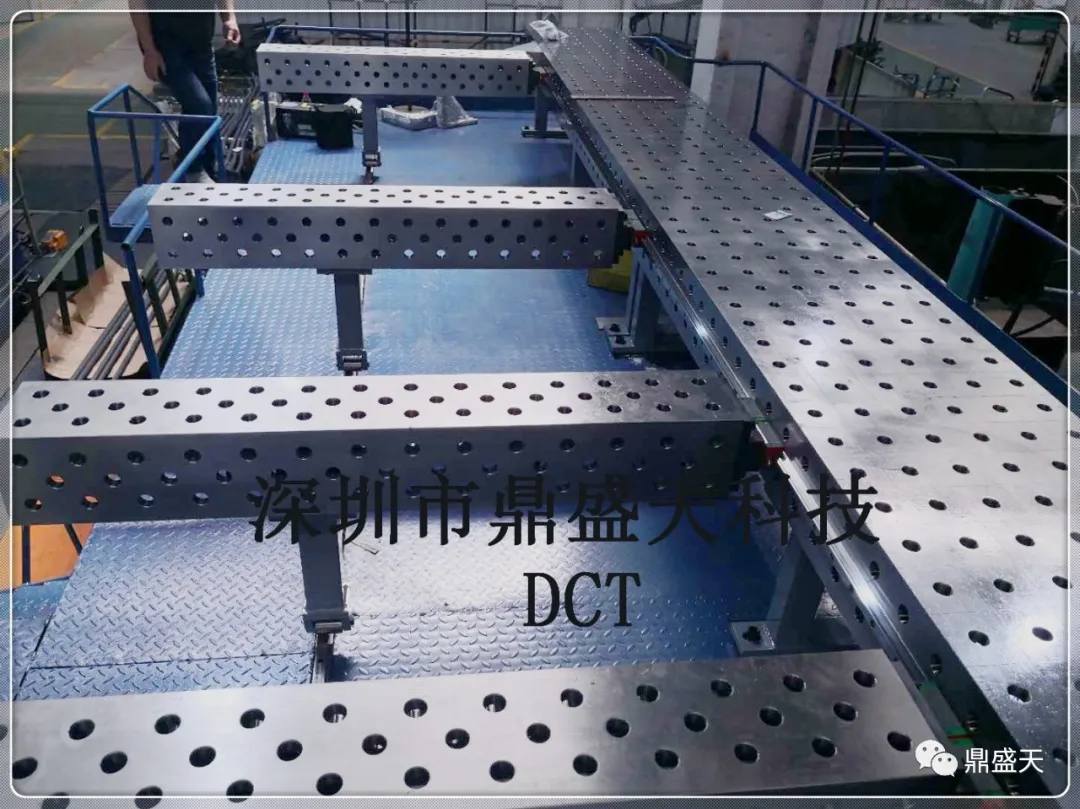

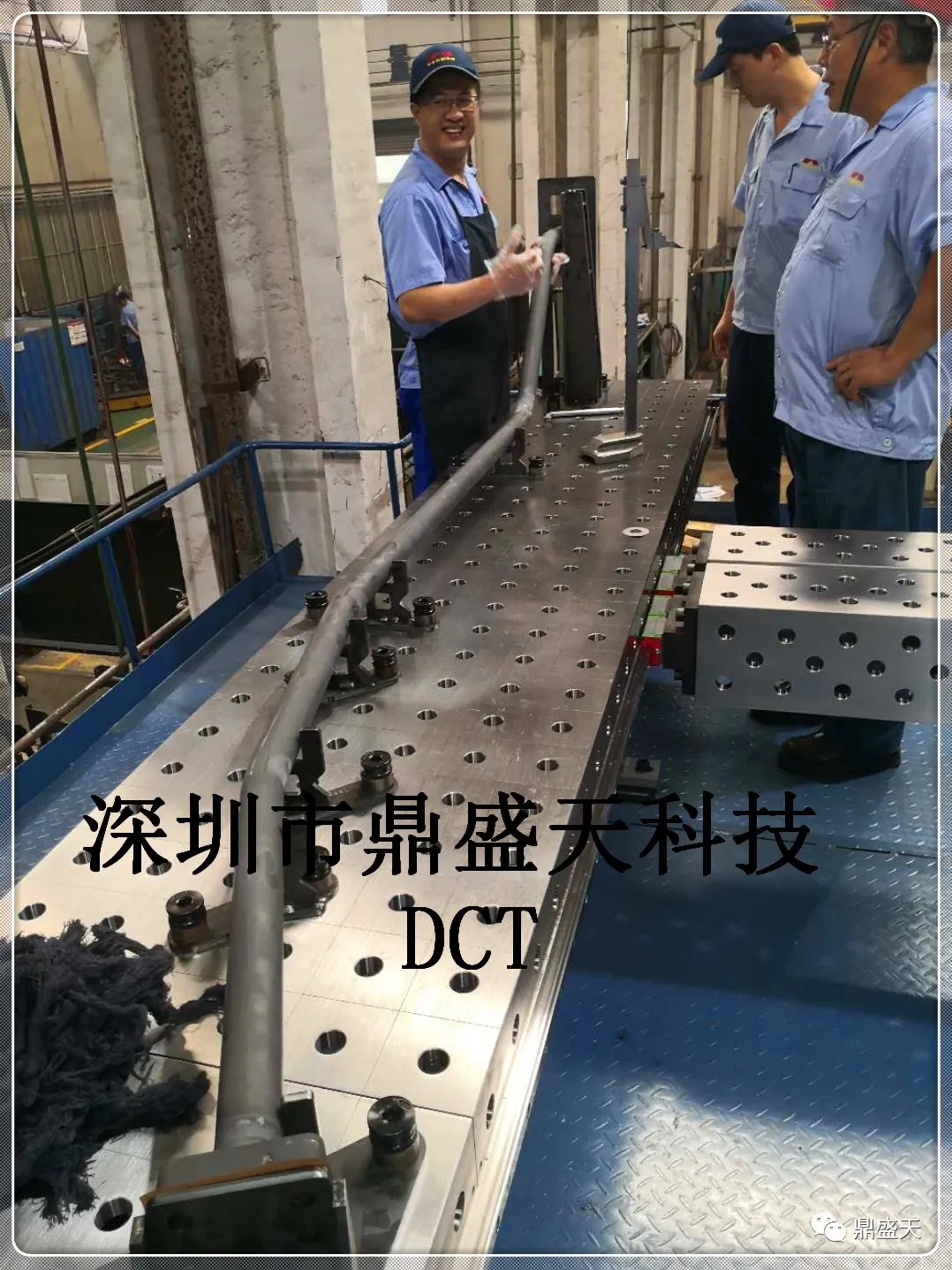

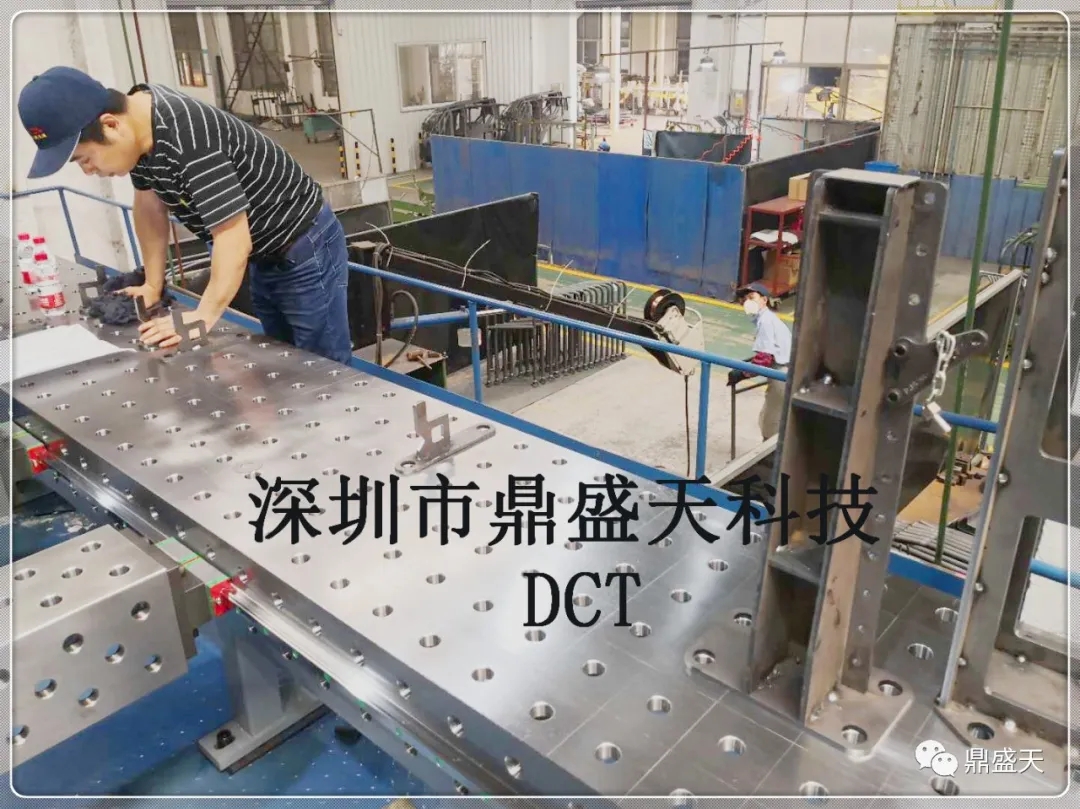

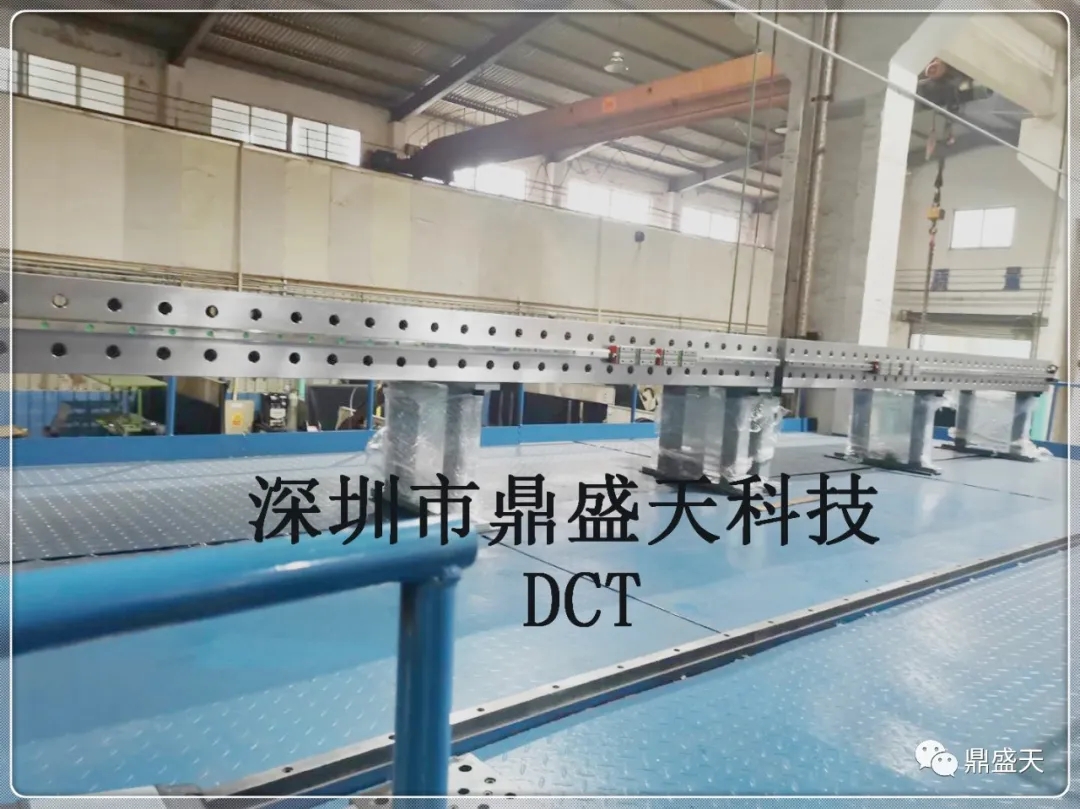

下面給大家呈現一組現場圖：
